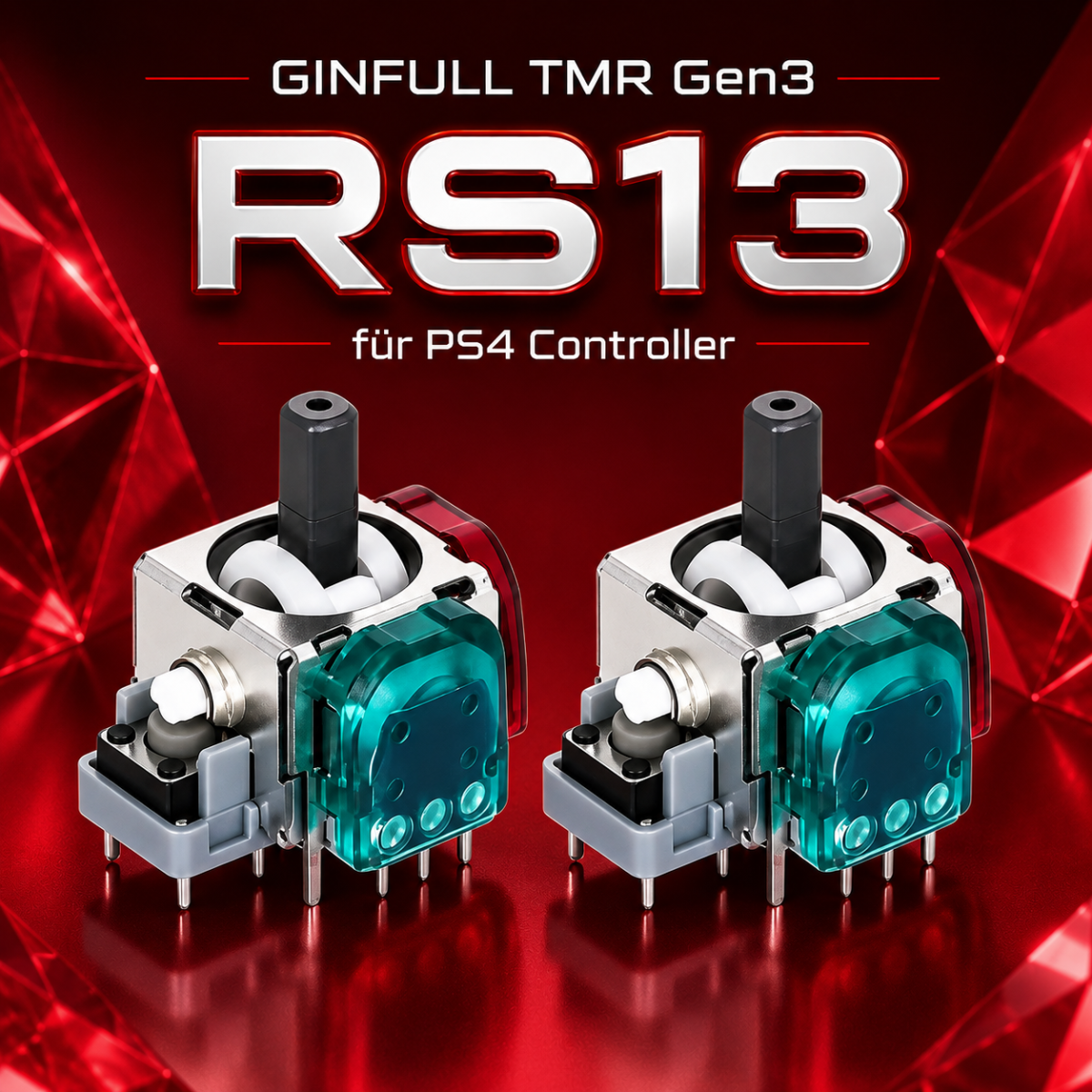

2x PS4 TMR RS13 Gen 3 Stick für PlayStation 4 DualShock Controller Joystick

Mit den GINFULL RS13 Gen3 TMR Analog Sticks steht die inzwischen dritte Generation der TMR Joystick Module von GINFULL zur Verfügung. Sie eignen sich sowohl zur Reparatur von Controllern mit Stick Drift als auch für Anwender, die ihren Controller gezielt auf eine moderne berührungslose Sensortechnik umrüsten möchten.

Herkömmliche Analog Sticks bestimmen ihre Position über mechanische Potentiometer. Im Inneren bewegen sich Kontaktflächen über Widerstandsbahnen, die mit zunehmender Nutzungsdauer verschleißen können. Die Folge sind häufig ungenaue Eingaben, eine verschobene Mittelstellung oder der bekannte Stick Drift.

GINFULL setzt bei den RS13 stattdessen auf TMR Sensoren – Tunnel Magnetoresistance. Die Bewegung des Analog Sticks wird magnetisch und berührungslos erfasst. Für die Positionsbestimmung werden daher keine mechanisch schleifenden Potentiometerbahnen benötigt. Dadurch wird eine der häufigsten verschleißbedingten Ursachen von Stick Drift vermieden.

TMR Sensoren zeichnen sich zudem durch eine sehr genaue Erfassung kleiner Änderungen des Magnetfeldes aus. Dadurch können auch feine Bewegungen des Analog Sticks zuverlässig erkannt werden. Dies macht die RS13 nicht nur zu einem Ersatz für einen defekten Originalstick, sondern auch zu einem interessanten Upgrade für Controller, bei denen eine präzise und gleichmäßige Sticksteuerung gewünscht ist.

Was wurde bei der RS13 Gen3 gegenüber der ersten Generation verbessert?

Bereits die erste Generation der GINFULL TMR Sticks verwendete eine kontaktlose magnetische Positionserfassung. Der entscheidende Unterschied der RS13 Gen3 liegt daher nicht im grundsätzlichen Funktionsprinzip, sondern in der Weiterentwicklung des gesamten Stickmoduls.

Bei der RS13 Gen3 kommt eine neuere Generation der TMR Sensorelektronik zum Einsatz. Die aktuelle Revision wurde unter anderem hinsichtlich Signalstabilität und Ausgangsrauschen weiterentwickelt. Dadurch soll das Sensorsignal gleichmäßiger und reproduzierbarer verarbeitet werden.

Auch die mechanische Konstruktion des Moduls wurde überarbeitet. Ein vergrößerter zentraler Massekontakt sorgt für eine bessere elektrische und mechanische Anbindung des Moduls. Gleichzeitig wurden Fertigungstoleranzen und die Konstruktion der jüngeren Generationen weiter optimiert.

Das Ergebnis ist ein moderner TMR Stick mit guter Rückstellung zur Mittelposition, präziser Positionserfassung und einer auf aktuelle Controller Umbauten abgestimmten Bauform.

Auch die L3 beziehungsweise R3 Druckfunktion wurde bei den neueren RS13 Revisionen überarbeitet. Der Stick Klick fällt gegenüber einigen vorherigen GINFULL Modulen etwas weicher aus und benötigt nur einen kurzen Betätigungsweg.

TMR statt klassischem Potentiometer

Der größte Vorteil der TMR Technik liegt weiterhin in der berührungslosen Positionsmessung. Während bei einem herkömmlichen Analog Stick die Widerstandsbahnen der Potentiometer dauerhaft mechanisch beansprucht werden, arbeitet der TMR Sensor magnetisch.

Dadurch können typische Verschleißerscheinungen der Potentiometer nicht in derselben Form auftreten. Mechanische Bestandteile wie Feder, Lagerung oder L3 / R3 Schalter bleiben natürlich weiterhin vorhanden und können grundsätzlich ebenfalls verschleißen.

Die Bezeichnung „Drift frei“ sollte deshalb nicht mit einer vollständigen Verschleißfreiheit des gesamten Analog Sticks gleichgesetzt werden. Die TMR Technik beseitigt jedoch gerade die klassische verschleißbedingte Ursache von Stick Drift an den Potentiometerbahnen.

Einbau und Kalibrierung

Der Austausch eines Analog Sticks ist nicht Plug and Play.

Der vorhandene Joystick muss vollständig vom Controller Mainboard ausgelötet und der neue GINFULL RS13 anschließend fachgerecht eingelötet werden. Aufgrund der mehreren großen mechanischen Massepunkte ist hierfür geeignete Löt und Entlöttechnik erforderlich.

Nach dem Einbau sollte der Controller anschließend kalibriert werden. Dabei werden insbesondere Mittelstellung und maximaler Bewegungsbereich der beiden Achsen überprüft und angepasst. Empfohlenes Online-Tool für die Kalibrierung: DualSense GUI

Der Einbau wird daher nur Personen empfohlen, die bereits Erfahrung beim Löten und Entlöten mehrpoliger Bauteile besitzen.

Hinweis

Stick Drift oder fehlerhafte Stickeingaben können neben verschlissenen Potentiometern auch durch Schäden am Controller Mainboard, Leiterbahnen, Lötstellen oder andere elektronische Defekte verursacht werden. Bei bereits vorhandenen Fehlern sollte der Controller daher vor dem Austausch entsprechend geprüft werden.
